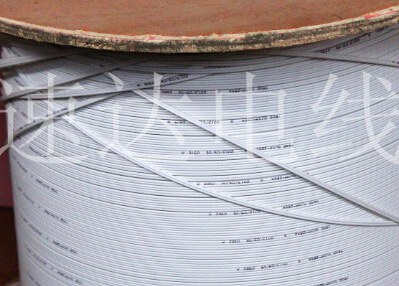

室外光缆GYXTW-4B1 6B1 8B1 12BA单模多模
|
||
| 产品详情 | ||
 光缆(optical fiber cable)主要是由光导纤维（细如头发的玻璃丝）和塑料保护套管及塑料外皮构成，光缆内没有金、银、铜铝等金属，一般无回收价值。光缆是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。 即：由光纤（光传输载体）经过一定的工艺而形成的线缆。光缆的基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成，另外根据需要还有防水层、缓冲层、绝缘金属导线等构件。
光缆的结构特点
1.光缆结构：
光纤裸纤一般分为三层：中心高折射率玻璃芯（芯径一般为50或62.5μm），中 间为低折射率硅玻璃包层（直径一般为125μm），最外是加强用的树脂涂层。
2.数值孔径：
入射到光纤端面的光并不能全部被光纤所传输，只是在某个角度范围内的入射光才可以。这个角度就称为光纤的数值孔径。光纤的数值孔径大些对于光纤的对接是有利的。不同厂家生产的光纤的数值孔径不同（AT&T CORNING）。
3.光纤的种类：
A.按光在光纤中的传输模式可分为：单模光纤和多模光纤。
多模光纤：中心玻璃芯较粗（50或62.5μm），可传多种模式的光。但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。因此，多模光纤传输的距离就比较近，一般只有几公里。多模光纤用于小容量、短距离的系统。
单模光纤：中心玻璃芯较细（芯径一般为9或10μm），只能传一种模式的光。因此，其模间色散很小，适用于远程通讯，但其色度色散起主要作用，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。单模光纤用于主干、大容量、长距离的系统。
B.按最佳传输频率窗口分：常规型单模光纤和色散位移型单模光纤。
常规型：光纤生产厂家将光纤传输频率最佳化在单一波长的光上，如1310nm。
色散位移型：光纤生产长家将光纤传输频率最佳化在两个波长的光上，如：1310nm和1550nm。
C.按折射率分布情况分：突变型和渐变型光纤。
突变型：光纤中心芯到玻璃包层的折射率是突变的。其成本低，模间色散高。适用于短途低速通讯，如：工控。但单模光纤由于模间色散很小，所以单模光纤都采用突变型。
渐变型光纤：光纤中心芯到玻璃包层的折射率是逐渐变小，可使高模光按正弦形式传播，这能减少模间色散，提高光纤带宽，增加传输距离，但成本较高，多模光纤多为渐变型光。
4.常用光缆规格：
单模：8/125μm，9/125μm，10/125μm
多模：50/125μm，欧洲标准
62.5/125μm，美国标准
工业，医疗和低速网络：100/140μm，200/230μm
塑料：98/1000μm，用于汽车控制
光缆的优点1.光纤的通频带很宽.理论可达30亿兆赫兹。
2.无中继段长.几十到100多公里，铜线只有几百米。
3.不受电磁场和电磁辐射的影响。
4.重量轻，体积小。例如：通2万1千话路的900对双绞线，其直径为3英寸，重量8吨/KM。而通讯量为其十倍的光缆，直径为0.5英寸，重量450P/KM。
5.光纤通讯不带电，使用安全可用于易燃，易暴场所。
6.使用环境温度范围宽。
7.化学腐蚀，使用寿命长。
基本结构光缆的基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成，另外根据需要还有防水层、缓冲层、绝缘金属导线等构件
|
||
|
|
||
